單邊光柵頂部安裝漫反射原理：工業檢測的空間優化方案

在浙江某自動化工廠的生產線上，單邊光柵從設備頂部向下發射紅外光束，通過漫反射原理精準檢測工件位置。這種頂部安裝模式突破傳統雙側對射局限，以 “零對齊、省空間、非接觸” 特性，為電子、物流等行業帶來檢測革新。

一、漫反射原理與頂部安裝邏輯

1. 漫反射檢測核心機制

單邊光柵內置紅外發射與接收模塊，頂部向下發射紅外光束：

· 光束投射到物體粗糙表面發生漫反射；

· 接收器捕獲光強變化，判斷物體存在與否。

2. 頂部安裝的空間優勢

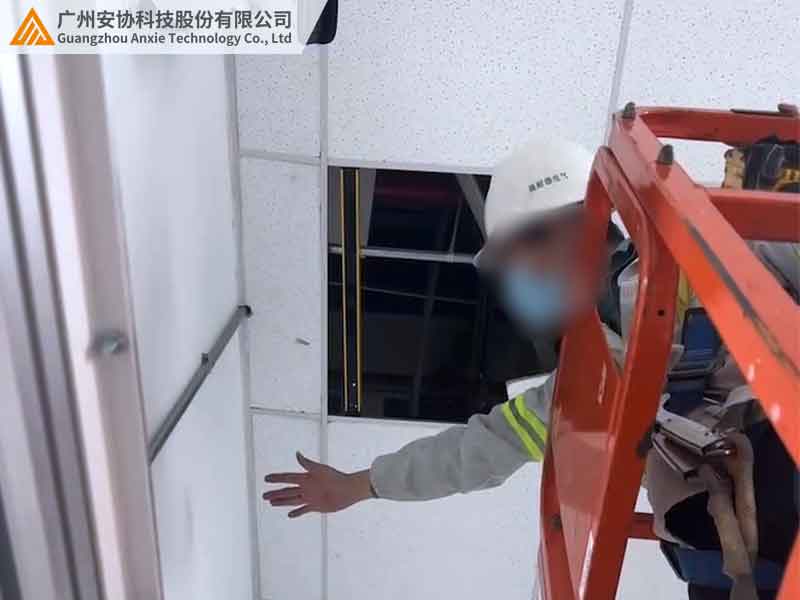

傳統光柵需雙側對齊安裝，頂部安裝則只需固定于設備上方：

· 垂直投射光束，安裝誤差允許范圍擴大，無需水平校準；

· 節省兩側空間，尤其適合間距狹窄的流水線工位。

二、頂部安裝漫反射光柵的核心優勢

1. 安裝效率大幅提升

免對齊設計讓單人即可操作，單套安裝耗時顯著縮短，較傳統對射方案效率提升明顯。某電子廠產線改造中，安裝時間大幅壓縮，減少停產影響。

2. 全場景抗干擾能力

頂部光柵通過多重設計應對復雜環境：

· 強光抑制：配備遮光罩與濾光片，可過濾大量側面環境光，避免接收器因強光誤判；

· 粉塵自清潔：垂直向下的光束設計使粉塵難以堆積，維護周期從每日延長至每周；

· 抗震穩定：單點固定結合抗震底座，適應輸送設備的振動場景。

3. 柔性檢測與成本優化

· 非接觸式檢測避免機械磨損，某光伏組件生產線引入后，產品破損率顯著下降；

· 極速響應可捕捉高速移動物體，助力分揀線效率提升；

· 無需雙側支架與控制器，單套成本降低，某物流中心年維護費用大幅減少。

三、典型應用場景解析

1. 自動化生產線：工件到位檢測

頂部安裝于傳送帶護欄上方，檢測距離適中，替代傳統機械觸須：

· 避免精密工件表面劃傷；

· 實時反饋工件位置，某汽車零部件產線停線等待時間減少。

2. 智能倉儲：貨架庫存監測

吊裝于貨架橫梁頂部，檢測距離靈活：

· 非接觸式檢測貨架庫存高度變3化；

· 抗倉庫照明干擾，某電商倉庫盤點效率提升。

3. 包裝設備：袋口密封檢測

傾斜安裝于包裝機頂部，檢測距離精準：

· 精準識別透明塑料袋封口褶皺；

· 聯動熱封裝置自動調整參數，包裝良率提升。

四、選型與安裝要點

1. 針對性選型三要素

檢測距離：

· 近距離檢測：選擇微型款，適用于電子元件、精密裝配場景；

· 中遠距離檢測：選擇標準款，適用于物流分揀、倉儲貨架等場景。

防護等級：

· 普通車間環境：選用 IP65 級防塵防水型號；

· 潮濕、粉塵車間：選用 IP67 級加強防護型號。

表面特性：

· 檢測高反光物體：搭配偏振濾光片型號；

· 檢測低反光物體：選擇增益增強型型號。

2. 安裝調試關鍵

· 角度控制：確保光柵與被測物體的垂直夾角在合理范圍內，避免斜射導致漫反射光強不足；

· 遮光處理：在強光環境下加裝遮光板，防止側面光線干擾接收器檢測；

· 精準校準：使用輔助工具安裝，確保光束中心覆蓋檢測區域核心位置。

五、維護與故障處理

1. 日常維護

· 每周用壓縮空氣吹掃鏡頭，清除積塵與雜物；

· 檢查安裝螺絲緊固度，防止設備振動導致光柵位移。

2. 常見問題解決

結語

單邊光柵頂部安裝方案通過漫反射原理，為工業檢測提供了空間優化的創新路徑。其免對齊安裝、抗干擾穩定、非接觸檢測等特性，不僅解決了傳統雙側光柵的部署難題，更顯著提升了生產效率與檢測精度。安協科技（m.gzhwq.com）推出的頂部安裝漫反射光柵系列，已在多行業實現規模化應用，配套專業服務，助力企業構建智能高效的工業檢測體系。
