安全光柵的核心組成部分：從硬件到算法的全解析

作為工業自動化領域的 “安全衛士”，安全光柵的性能差異往往藏在看不見的核心組件里。本文從硬件到軟件拆解其關鍵部分，幫您看懂選型時的核心技術門道。

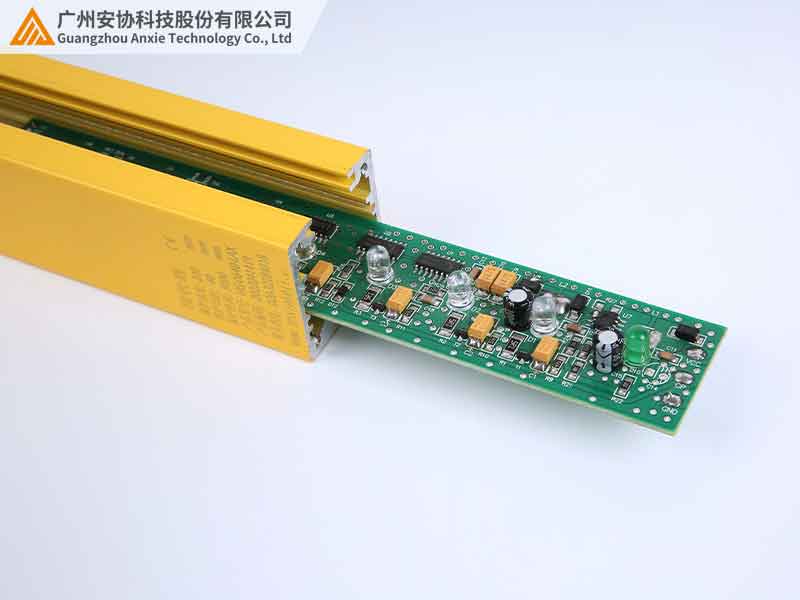

一、發射端：打造精準 “光墻” 的起點

發射端負責生成平行紅外光束，兩大核心組件決定基礎性能：

1. 光學發射模塊

· 紅外發射管陣列：由多顆高功率 LED 組成，數量決定光束密度（如 15mm 間距光柵每米約 66 顆）。優質產品采用進口 LED（如歐司朗），壽命超 5 萬小時，而低價款用國產 LED，1 年就因光衰導致檢測距離縮短 20%。

· 光學透鏡：柱狀透鏡將發散光整合成平行光束，耐溫 120℃的亞克力鍍膜透鏡（如安協科技增透膜技術），透光率比普通透鏡高 20%，避免高溫下光束發散引發誤判。

2. 驅動電路

恒流驅動芯片確保電流穩定，搭配數字同步技術，抗電磁干擾能力比模擬同步提升 3 倍，避免電網波動導致的誤報。

二、接收端：信號處理的 “判官”

接收端將光信號轉為電信號，核心是靈敏度與抗干擾能力：

1. 光電接收模塊

· 光敏傳感器：匹配 850nm/940nm 波長，帶濾光片過濾環境光，優質型號抗 10 萬 lux 強光（可在陽光直射下穩定工作），解決普通光柵在戶外或高亮度車間的誤報問題。

· 低噪聲放大電路：放大微弱光電流時控制噪聲＜5μV，即使透鏡有輕微粉塵遮擋，也能準確識別有效信號。

2. 數據處理單元

Type 4 級安全認證的雙 MCU 冗余設計是關鍵：主芯片故障時，副芯片 0.2ms 內接管，杜絕單故障失效。某沖壓廠曾因單 MCU 光柵漏檢，導致操作人員輕傷，升級后再無類似事故。

三、控制單元：安全邏輯的 “大腦”

作為連接光柵與設備的樞紐，控制單元確保信號可靠輸出：

1. 主控制器

· 雙繼電器冗余：符合最高安全等級認證（EN ISO 13849-1 PL e），避免繼電器觸點粘連導致的停機信號失效，某注塑機曾因此類故障未停機，險釀事故。

· 多接口適配：支持 NPN/PNP/IO-Link 等接口，兼容老舊 PLC 與智能產線，減少改造成本。

2. 功能模塊

每秒 50 次自檢電路實時監測異常，發現光束偏移或電壓波動立即報警，比低價款的 200ms 自檢周期更安全。

四、機械結構：耐用性的 “防護衣”

1. 外殼與支架

· 材質差異：工業級采用 6063-T5 鋁合金（3mm 厚度 + 陽極氧化），耐鹽霧腐蝕 1000 小時，而塑料外殼 3 個月就因粉塵磨損透鏡；緊湊型設計（寬度＜30mm）適合狹小空間，如小型沖床安裝。

· 防護等級：IP67 級雙道硅膠密封，可短時浸水，實測在洗車房等高濕環境運行 1 年無故障；防震膠墊 + 灌封電路板，承受 10G 振動，適合沖床、鍛壓機等高頻振動場景。

五、軟件算法：智能防護的 “靈魂”

1. 抗干擾算法

· 動態功率調節：根據物體反射率自動調整發射功率，檢測黑色橡膠件時增強功率，確保 5 米距離穩定觸發，某物流線用此技術后月誤報從 40 次降至 3 次。

· 邊緣濾波技術：過濾工件快速通過時的輕微遮擋，減少 90% 誤報，提升產線效率。

2. 安全算法

雙手同步檢測功能防止單手套操作違規，配合語音提示規范操作；溫度補償機制在 120℃高溫下調整閾值，檢測距離波動＜5%，解決普通光柵高溫失效問題。

六、實戰案例：核心部件缺陷的教訓

某汽車配件廠低價光柵 3 個月即故障：

· 未鍍膜透鏡導致強光誤報，每周停機 10 次；

· 單 MCU 設計漏檢，引發手指輕傷；

· 塑料外殼不防塵，粉塵短路電路。

  更換 Type 4 級光柵（雙 MCU+IP67 + 抗強光）后，一年內零故障，設備利用率提升 15%。

七、結語：選光柵看 “內在”，細節見真章

安全光柵的性能由每個核心部件的設計決定：

· 發射端看 LED 品質與透鏡耐溫；

· 接收端看抗光干擾與雙 MCU 冗余；

· 控制單元看安全認證與接口適配；

· 機械結構看材質防護與防震設計；

· 軟件算法看動態調節與智能邏輯。

下次選型時，別被 “參數表” 迷惑，關注這些核心組件的真實配置。安協科技（m.gzhwq.com）深耕工業安全 12 年，全系列產品經過 1000 小時嚴苛測試，官網可免費下載《安全光柵/單邊光柵說明書》，或申請拆解樣品查看內部工藝 —— 真正的安全，藏在每一個細節里。
