沖床安全光柵應用指南：一線工程師的實戰經驗談

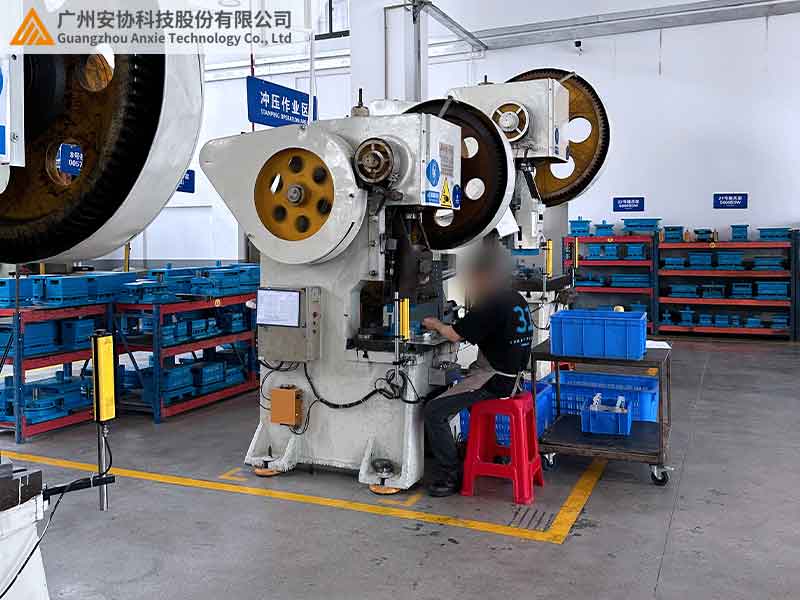

在金屬加工車間，沖床高速運轉時如同一臺 “鋼鐵巨獸”，滑塊每分鐘往復運動上百次，稍有不慎就可能造成手部重傷。據統計，未安裝安全光柵的沖床，操作人員手部卷入事故率是合規設備的 8 倍以上。作為在車間摸爬滾打十多年的老工程師，今天結合真實案例，分享沖床安全光柵從選型到維護的 “接地氣” 經驗，幫您避開常見坑點。

一、選型篇：這三個參數比價格更重要

1. 光軸間距：15mm 是沖床防護的 “黃金標準”

沖床操作中，最危險的是手指誤觸模具。光軸間距指的是相鄰兩束紅外光的距離，直接決定能檢測到的最小物體：

· 15mm 間距（必選）：能精準檢測直徑 15mm 以上的物體（相當于成人手指粗細），比如手機殼沖壓、精密電子元件加工場景，某 3C 工廠用 15mm 間距光柵后，3 年沒出過手指受傷事故；

· 20mm 間距：適合汽車墊片、法蘭等中型沖壓件，能防止手腕級入侵，同時減少金屬碎屑干擾（沖床飛濺的小鐵屑常讓密間距光柵誤報警）；

· 別信 30mm 以上 “通用款”：曾有五金廠圖便宜選 30mm 間距，結果戴厚手套的手指漏檢，導致指尖被壓出淤青。

小貼士：選光柵時帶個 15mm 的圓柱體（比如馬克筆），現場測試能否觸發停機 —— 這比看參數表靠譜得多。

2. 安全等級：Type 4 認證是 “保命門檻”

沖床屬于最高風險等級設備，必須選通過Type 4 安全認證的光柵（國標 GB/T 19436），

核心看兩點：

· 雙 CPU 冗余設計：就像汽車的雙剎車系統，主芯片故障時，備用芯片 0.2 秒內接手工作，某汽配廠曾因用單 CPU 光柵，芯片突然死機沒觸發停機，導致操作員手背擦傷；

· 每秒 50 次自檢：能實時發現光束偏移、電源電壓不穩等隱患，相當于給光柵裝了個 “24 小時醫生”。

3. 響應速度：高速沖床要 “快準狠”

沖床滑塊下行速度通常在 500mm/s 以上，響應速度必須≤5ms：

· 舉個例子：200 次 / 分鐘的沖床，5ms 內滑塊只會移動 2.5mm，剛好能停在安全位置；

· 選帶防震支架的型號，否則沖床振動會讓光束 “跑偏”，導致漏檢或誤報。

二、安裝篇：這四個位置細節決定防護效果

1. 上下高度：別留 “致命盲區”

底部光束：要低于模具最低點 100mm—— 曾見過某廠光柵裝太高，操作員彎腰送料時，手部從底部漏進危險區；

頂部光束：至少 1.5 米高，覆蓋大部分人抬手高度（除非車間全是高個子，可按實際情況調整）。

2. 左右距離：遠離 “飛濺區”

發射端和接收端離模具邊緣至少 300mm：

沖床沖壓時，油污、金屬屑會飛濺，離太近容易糊住透鏡，某鑄造廠曾因距離過近，每天要擦 3 次光柵，后來移遠后一周擦一次就行；

用 L 型支架 + 防震膠墊固定，螺絲要擰緊，裝完后拍一下設備，看光柵會不會晃（晃就重新固定）。

3. 光束對齊：三步校準法

· 粗調：用激光筆照發射端光束孔，調整接收端位置，直到每個孔都對準；

· 細調：通電后逐個遮擋光束，看接收端指示燈是否對應熄滅，有不亮的就微調支架；

· 終極測試：讓同事幫忙，用手指快速劃過光柵，看是否每一次移動都觸發停機。

4. 接線：別讓電磁干擾 “搗亂”

單獨拉一根 24V 直流電源線，別和沖床電機、電磁閥共用同一根線，否則開機時電壓波動會讓光柵亂報警；

信號線用雙絞屏蔽線，超過 5 米要接地（找電工師傅幫忙，接地電阻小于 4Ω）。

三、功能設置：讓光柵 “懂” 沖床操作流程

1. 雙手啟動互鎖（必開功能）

設置成 “只有雙手同時離開防護區，沖床才能重啟”：

防止有人耍小聰明，用一只手擋住光柵，另一只手送料 —— 見過太多這樣的違規操作，必須從程序上杜絕；

搭配語音提示，提醒操作員規范動作。

2. 延時復位：高速沖床必備

針對每分鐘 200 次以上的高速沖床，設置 “檢測到遮擋后 0.5 秒再復位”：

避免滑塊還沒停穩，操作員誤觸重啟按鈕，導致二次傷害；

這個功能在老舊沖床上尤其重要，機械制動反應慢，全靠光柵多 “撐” 一會兒。

3. 區域屏蔽

如果沖床搭配機械臂自動送料，開啟 “區域屏蔽”：

允許機械臂進入防護區取件，同時監測人員入侵，某汽車廠用了這個功能后，設備效率提升 15%，還沒出過安全事故。

四、維護篇：這三個習慣能少跑 80% 的維修

1. 清潔：每周一次 “基礎保養”

用無水酒精棉輕輕擦拭發射 / 接收端透鏡；

沖壓車間粉塵多的話，改成每周三次，千萬別用汽油、柴油擦 —— 曾經有個徒弟用汽油，結果把透鏡鍍膜腐蝕了，檢測距離直接減半。

2. 振動檢查：每月一次 “體檢”

用水平儀測光柵支架，歪了就調正（偏差超過 2° 就得重新校準）；

支架和設備接觸的地方貼 3mm 厚的橡膠墊，能減少 60% 的振動傳遞。

3. 故障排查：學會看 “信號燈”

五、實戰案例：從 “三天兩頭報警” 到 “全年零事故”

浙江某通用機械廠的 63 噸沖床，以前用便宜光柵，三天兩頭誤報警，操作員煩得直接把光柵電源拔了，結果一年出了 2 次輕傷事故。2024 年找我們改造：

1.換 15mm 間距 Type 4 級光柵，帶防震支架，能抗沖床的高頻振動；

2.設置雙手互鎖 + 0.3 秒延時復位，避免送料時手套邊緣輕微遮擋就停機；

3.每周安排 10 分鐘清潔保養，操作員培訓后都知道怎么維護了。

改造后整整一年，沖床沒出過一次事故，而且因為誤報警減少，每月多生產了 3000 件產品，老板直夸 “這錢花得值”。

六、結語：沖床防護沒有 “差不多”，只有 “剛剛好”

選沖床安全光柵，別只看價格，光軸間距 15mm、Type 4 認證、5ms 響應速度，這三個硬指標缺一不可。安裝時多花半小時校準，維護時多擦一次透鏡，這些細節才是安全的保障。
