在工業自動化產線中，安全光柵與 PLC（可編程邏輯控制器）的高效集成，是實現 “人機安全協同” 的核心。某電子廠曾因二者信號不兼容，導致設備頻繁誤停機，產能嚴重受損。結合多年工業控制經驗，本文將解析安全光柵與 PLC 的集成原理、典型方案和實施要點，助力打造可靠的安全控制體系。
1.安全光柵的核心作用
安全光柵通過紅外光束矩陣實現非接觸式檢測，當人員或物體進入危險區域，實時輸出 “遮擋報警” 等信號。這些信號接入 PLC 后，可實現設備急停、流程聯鎖保護，以及在 HMI 界面監控光柵狀態。
2.PLC 系統的中樞價值
PLC 作為產線控制核心，負責處理光柵信號、執行安全邏輯，并記錄報警事件，觸發報警并鎖定重啟權限。
1.多種集成方式與關鍵細節
安全光柵與 PLC 的集成方式各有特點，適用于不同場景需求：
| 集成方式 | 適用場景 | 優勢 | 關鍵注意事項 |
| 繼電器接點 | 單設備簡單控制場景 | 成本低，即插即用，無需復雜配置 | 接點容量有限，需加繼電器隔離，避免信號干擾 |
| 模擬量輸入 | 需要精確位置檢測的場景（如機器人引導） | 信號連續可調，抗干擾能力強，檢測精度高 | 采用 4-20mA 電流信號，確保接線屏蔽良好 |
| 總線協議 | 多設備組網或大型產線場景 | 支持遠程配置，實時監控設備狀態，擴展性強 | 需 PLC 支持 Modbus/TCP、Profinet 等協議，對網絡要求高 |
技術細節方面，信號隔離設計至關重要，需分開布線強電與弱電回路。同時，要根據設備風險等級匹配安全光柵與 PLC 的安全等級，高風險設備需選用 PL e 級光柵并搭配 PLC 安全模塊。此外，設置信號防抖時間、采用雙回路冗余設計，可減少誤觸發。
2.典型案例說明
某注塑機曾因未做信號隔離，在電網波動時光柵誤報頻繁，增加光電耦合器后故障得以解決，凸顯信號隔離設計的重要性。
1.沖床 / 壓力機：雙手啟動 + 光柵雙重保護
操作人員雙手按下啟動按鈕，且光柵檢測到危險區域無遮擋時，PLC 才允許沖床滑塊下行。下行中若光柵報警，PLC 立即鎖定設備，需手動復位。某汽車配件廠應用后，沖床傷害事故歸零，PLC 還能記錄報警位置。
2.AGV 物流系統：動態區域防護
AGV 前端安裝光柵輸出模擬量信號，PLC 根據距離分級控制：檢測到 2 - 3 米內有人時預警減速，1 - 2 米內進一步減速，小于 1 米則急停并輸出故障代碼，某電商倉庫部署后碰撞事故大幅下降。
3.機器人工作站：防護區域動態切換
光柵與機器人 PLC 通過總線連接，PLC 根據機器人運行狀態切換防護區域，靜止時開放部分區域便于上下料，運行時全區域防護，人員進入危險范圍即觸發停機，減少人工干預且避免碰撞。
4.流水線安全門：出入權限聯鎖
安全門安裝光柵與門磁開關，PLC 根據二者信號控制人員出入與流水線啟停，通過 HMI 界面實時顯示狀態，故障時自動推送工單。
1.硬件選型要點
選型需確認 PLC 品牌與模塊類型，確保光柵兼容；根據環境選合適防護等級的光柵；優先選擇帶故障代碼顯示、支持診斷協議的產品，便于快速定位問題。
2.現場實施步驟

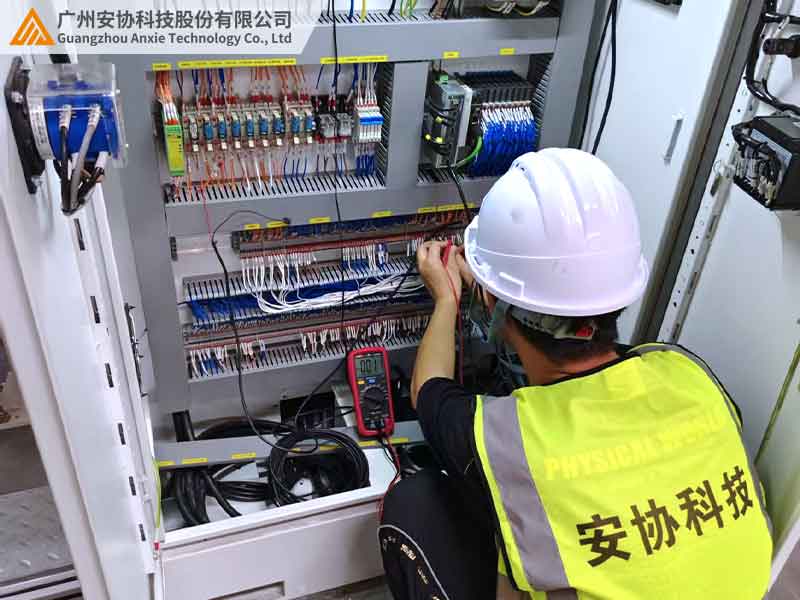

實施包括繪制信號流程圖、規范接線（采用雙絞屏蔽線并遠離動力電纜），以及分步調試，先測試單信號響應，再進行全流程聯鎖測試。
某五金制品廠原用繼電器接點連接光柵與 PLC，因振動導致接點氧化，每月誤停機超 10 次。后升級為支持總線協議的光柵，接入西門子 PLC，并優化程序增加自診斷功能，最終誤停機率降至 1%，產線稼動率提升至 95%，還通過了安全認證。
安全光柵與 PLC 的深度集成實現了檢測與控制的無縫協同。安協科技提供兼容主流 PLC 的安全光柵及技術支持，已助力眾多企業完成安全控制升級。訪問官網（m.gzhwq.com）可下載集成資料或預約咨詢，為產線筑牢安全防線。
