U 型光柵行業應用場景解析：小體積大能量的工業檢測多面手

在工業自動化領域，檢測設備的小型化與高精度需求日益增長。U 型光柵作為緊湊型光學傳感器，憑借 U 型結構與對射式檢測原理，在狹小空間實現精準檢測，成為電子、汽車、醫療等行業的 “檢測小能手”。本文結合典型場景，解析其應用價值，附解決方案表格，為選型提供參考。

一、U 型光柵的核心優勢：小身材大用途

1.結構設計創新

U 型光柵采用一體化注塑結構，發射端與接收端集成于 U 型槽兩側，形成內置光束矩陣：

· 檢測距離：常規 0.5-10cm，定制可達 30cm；

· 檢測精度：最小識別 1mm 物體（如電子元件引腳）；

· 安裝靈活：支持螺孔或卡扣安裝，適配導軌、機械臂等狹小空間。

2.抗干擾能力升級

· 光學優化：940nm 紅外光 + 脈沖調制，抗環境光達 10000lux；

· 電磁兼容：內置屏蔽層，適應變頻器、電機等高干擾環境。

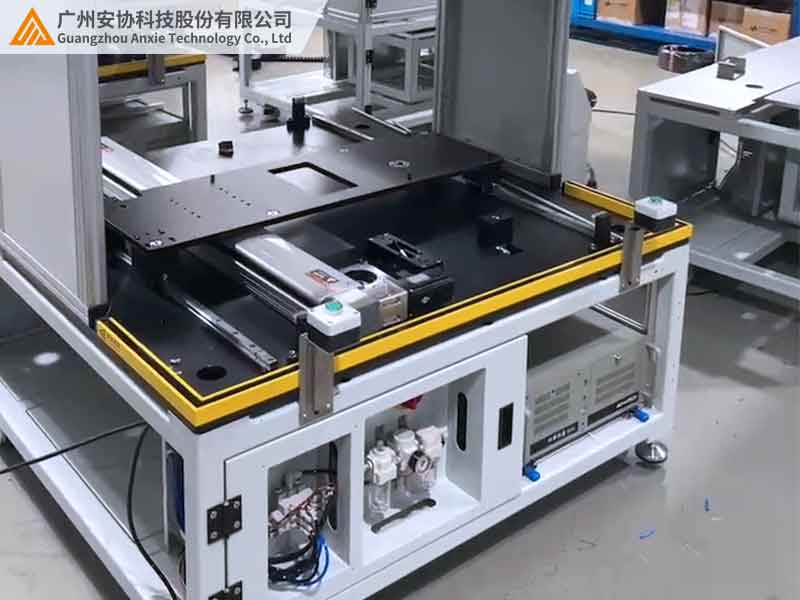

二、行業應用場景與解決方案對比

注：數據來源于安協科技行業應用報告

三、重點行業應用深度解析

1.電子制造：微尺寸檢測的 “顯微鏡”

場景：PCB 板元件插件檢測

痛點：0603 封裝元件尺寸微小，人工目檢效率低、漏檢率高；流水線速度快，需高速檢測。

方案：安裝緊湊型 U 型光柵，檢測元件偏移或漏裝，觸發報警并暫停產線。

成效：某 PCB 廠商元件不良率下降，年省返工成本超 50 萬元。

2.汽車零部件：裝配線上的 “電子眼睛”

場景：變速箱密封圈裝配檢測

痛點：安裝空間狹小，傳統傳感器難深入；油污環境易誤報。

方案：采用抗油霧型 U 型光柵，檢測密封圈到位情況，聯動機械手返工。

成效：某變速箱廠裝配缺陷率顯著降低，一次通過率提升。

四、選型要點與使用建議

1.關鍵參數匹配

· 檢測距離：近距（＜5cm）、通用（5-20cm）、長距（＞20cm）按需選擇；

· 物體特性：透明物體選穿透式檢測方案，微小物體選光束間距≤1mm 的高精度型號。

2.安裝與維護

· 空間適配：U 型槽寬度需大于物體尺寸 + 10mm；

· 抗干擾布局：遠離發熱元件，間距≥50mm；

· 清潔保養：每月用酒精擦拭檢測面，避免粉塵影響透光率。

3.系統集成

· 通信接口：優先選擇支持工業通信協議的型號，便于接入智能工廠系統；

· 聯動控制：與 PLC、視覺檢測設備組成復合檢測網絡，提升缺陷識別準確率。

五、結語：U 型光柵開啟緊湊型檢測新場景

U 型光柵以 “小體積、高精度、易安裝” 填補狹小空間檢測空白。安協 U 型光柵系列已服務全球 300 余家企業，助力各行業提升檢測精度與生產效率。

訪問官網（m.gzhwq.com）下載選型手冊，或預約免費樣品測試，讓緊湊型檢測方案為您的產線賦能。
