地鐵車門防夾安全光幕應用：智能防護守護出行安全

在城市軌道交通高速發展的背景下，地鐵車門的安全性能始終是運營方關注的核心。傳統防夾技術（如機械觸板、橡膠條壓力檢測）存在檢測盲區大、響應滯后等問題，而安全光幕憑借高精度光學檢測能力，正成為地鐵車門防夾領域的主流解決方案。本文結合地鐵場景特性，解析安全光幕的應用邏輯、核心優勢及選型要點，助您快速掌握其價值。

一、地鐵車門防夾的核心需求與傳統方案痛點

場景特殊性分析

· 高頻開關需求：單輛地鐵日均開關門次數多，要求防夾設備壽命長，穩定運行超千萬次；

· 動態檢測精度：需識別細小物體（如手指、衣物纖維），避免安全隱患；

· 環境復雜性：隧道內粉塵濃度高、電磁干擾強，設備需具備高可靠性。

傳統防夾方案局限性

傳統防夾方案普遍存在檢測能力不足的問題。例如，機械觸板依賴接觸式壓力檢測，對發絲等薄物體漏檢風險高，年均夾傷事故率較高且維護成本達數百至上千元；橡膠條壓力傳感器因長期擠壓易老化，誤報率隨使用年限上升，年維護成本約數百元；紅外對管采用單光束檢測，垂直方向盲區大，檢測精度不足 50mm，無法滿足手指級防護需求，年故障次數超 20 次。

二、安全光幕的地鐵場景適配方案

光學檢測原理與硬件配置

安全光幕基于多光束矩陣遮擋檢測技術，在車門邊緣構建高密度防護網：

· 光束參數：光束間距設計為 10mm（手指級檢測精度），檢測高度覆蓋 0.5-2.5 米，適配不同身高人群；發射端與接收端間距≤300mm，確保車門縫隙全覆蓋。

· 抗干擾設計：采用 940nm 紅外光 + 脈沖調制技術，可抵御地鐵牽引電機產生的強電磁干擾；IP65 防塵等級配合自動除塵氣流設計，適應隧道內≥10mg/m3 的粉塵環境。

控制邏輯優化

分級響應機制：

· 一級預警：遮擋 1-2 束光束時，車門立即減速（速度從 5m/s 降至 1m/s）；

· 二級急停：遮擋≥3 束光束時，0.1 秒內反向開門，并向車載系統輸出故障代碼。

動態自適應算法：結合車門位置傳感器數據，在關閉前 50mm 自動切換至精密檢測模式；通過分析遮擋數據生成趨勢報告，例如早晚高峰衣物夾停占比達 60%，輔助運營方優化乘客引導策略。

三、核心優勢對比：安全光幕 vs 傳統方案

四、實戰案例：某地鐵線路防夾升級實踐

項目背景

某城市地鐵 2 號線原采用橡膠條防夾方案，年均發生夾傷事故 8 起，因誤報導致的車門故障占比達 12%，嚴重影響運營正點率。

解決方案

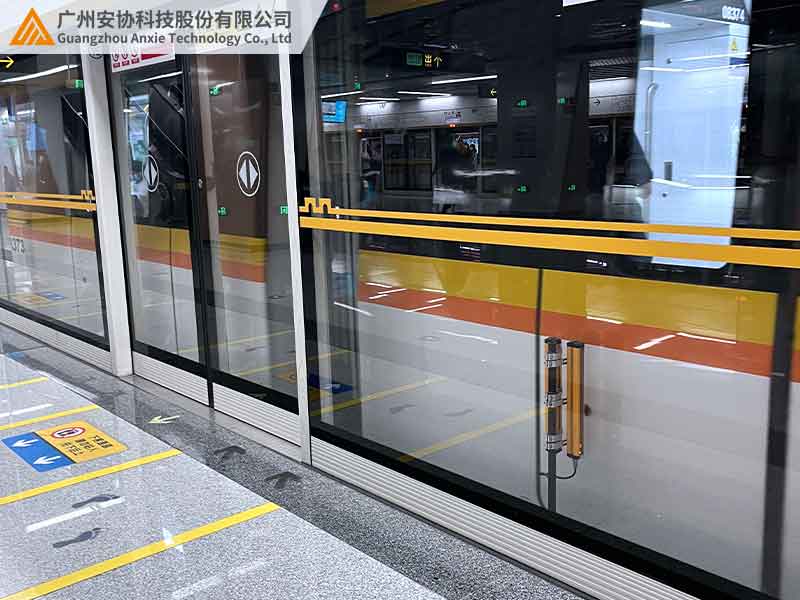

· 硬件部署：在車門邊緣安裝 2 組 10mm 間距安全光幕（高度 2.2 米），全面覆蓋車門寬度；接入車載 PIS 系統，實時顯示防夾狀態（綠色正常 / 紅色報警）。

· 功能升級：增設車門關閉閃爍提示燈，降低乘客搶門頻率；與站臺屏蔽門聯動，光幕觸發時同步鎖定屏蔽門開關，避免二次夾傷風險。

實施效果

夾傷事故實現 “零發生”，誤報率從 12% 降至 1.5%；

車門故障導致的延誤時間減少 75%，正點率提升至 99.8%；

單列車年維護成本從 1500 元降至 600 元，降幅達 60%。

五、選型要點：地鐵場景的專屬考量

環境適配參數

· 防護等級：優先選擇 IP65 以上防塵防水等級，北方寒冷地區需配置 - 30℃低溫型號；

· 抗振動標準：需通過 EN 50155 認證，耐受 10g 振動強度（地鐵運行典型工況）。

檢測性能參數

· 光束密度：10mm 間距為地鐵場景最優配置，兼顧檢測精度與乘客通行效率；

· 同步技術：采用電流同步替代電壓同步，避免多車門同時開關時的信號串?dāng)_。

接口兼容性

· 信號輸出：需同時支持繼電器硬線輸出（連接車門控制器）和 CAN 總線通信（數據上傳至車輛管理系統）；

· 協議適配：兼容 SIEMENS、ALSTOM 等主流車門廠商的通信協議，確保即插即用。

六、結語：光學防護重塑地鐵安全標準

安全光幕通過 “高精度檢測 + 智能控制 + 全環境適應” 的三重優勢，為地鐵車門防夾提供了可靠的技術升級路徑。安協科技地鐵專用安全光幕已通過 CRCC（中鐵檢驗認證中心）認證，適配 A/B/C 型車車門結構，在全國 15 個城市地鐵線路應用，累計防夾觸發超百萬次，保持零漏檢記錄。

立即訪問官網下載選型資料，或預約現場環境模擬測試，讓專業團隊為您設計 “高可靠、易維護、可追溯” 的防夾解決方案，用光學科技守護每一次安全出行。
