超薄光柵的自動化生產線安全設計

在現代自動化生產線上，高速運轉的機械臂、傳送帶、加工設備構成了高效的制造網絡，但也隱藏著不容忽視的安全風險。尤其是在 3C 電子、精密儀器等對空間精度要求極高的領域，傳統安全光柵因體積龐大、安裝不便等問題，逐漸難以滿足需求。作為深耕工業安全領域的技術服務商（安協官網：m.gzhwq.com），我們發現，超薄光柵正憑借獨特的設計優勢，成為自動化生產線的 “精密安全屏障”。

一、傳統安全光柵的痛點：為什么需要 “超薄”？

在精密制造場景中，傳統安全光柵的局限性日益凸顯：

· 空間占用大：厚度普遍超過 50mm，難以安裝在狹窄的設備間隙（如手機組裝線、半導體晶圓傳輸區）；

· 檢測盲區多：光束間距大（≥20mm），無法識別小型工件或操作人員的手指；

· 兼容性不足：弧形、曲面設備上安裝困難，強行安裝易導致檢測角度偏差。

某電子廠曾因傳統光柵厚度過大，在調試精密轉盤設備時反復拆改，耗時 2 周才完成安裝，期間生產線停滯造成數十萬元損失。而超薄光柵的出現，正是為了解決這些 “空間痛點”。

二、超薄光柵的核心技術優勢：毫米級的安全突破

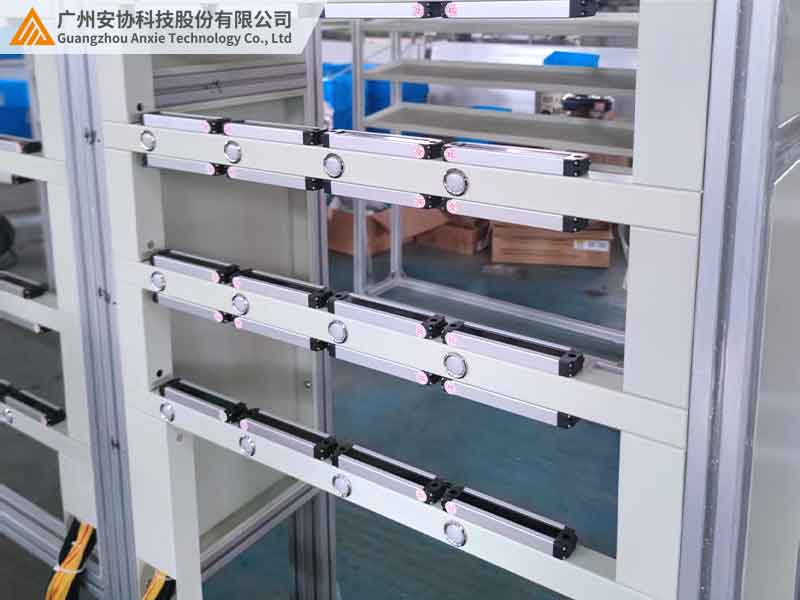

超薄光柵的 “薄” 不僅是物理尺寸的縮減，更是技術架構的革新。以安協科技研發的超薄系列為例，其核心設計包含三大創新：

1. 極致緊湊的硬件架構

· 厚度僅 13.5mm：相比傳統產品減薄 64%，可嵌入設備邊框、機械臂關節等狹小空間；

· 輕量化設計：單套重量≤300g，安裝時無需額外加固，避免對精密設備造成負載影響；

· 模塊化結構：發射端與接收端獨立卡扣設計，支持多角度（0-90°）靈活組裝。

2. 高密度光束陣列技術

· 光束間距 5mm：在 200mm 高度范圍內集成 40 對光束，形成毫米級防護網，可檢測直徑≥10mm 的物體（如手指、小型工具）；

· 動態掃描算法：每秒 1000 次光束掃描，即使設備運行速度達 5m/s，仍能精準捕捉遮擋信號，響應時間≤10ms；

· 抗光干擾設計：通過窄帶濾光片 + 脈沖調制技術，在 10 萬 lux 強光（如焊接工位）下誤報率＜0.01%。

3. 智能自適應功能

· 環境自校準：開機自動檢測環境光、溫度，無需人工調試即可適應 - 40℃~85℃溫差環境；

· 故障自診斷：實時監測光束穩定性，發現偏移或衰減時，通過指示燈 + 數字信號雙重報警；

· 柔性聯動控制：支持繼電器 / IO 信號輸出，可與 PLC、機器人系統無縫對接，實現 “檢測 - 停機 - 報警” 一體化控制。

三、自動化生產線的 “專屬安全方案”

1. 精密裝配場景：解決 “毫米級檢測” 難題

在手機電池裝配線上，機械臂抓取電芯時，超薄光柵可安裝在機械臂末端法蘭盤兩側（厚度僅 13.5mm 不影響運動軌跡），實時監測 0.5m 范圍內的障礙物。某新能源企業引入后，因誤操作導致的電芯碰撞事故率下降 95%，單條產線年節約維修成本超 30 萬元。

2. 高速傳輸場景：應對 “動態防護” 挑戰

傳送帶速度達 2m/s 的電子元件分揀線，傳統光柵因響應延遲易漏檢高速通過的小零件（如電阻、電容）。超薄光柵的高密度光束與快速掃描技術，可準確識別 5mm 高度的物體，配合智能算法區分 “工件” 與 “人體”，既保障安全又不影響生產效率。

3. 特殊結構場景：適應 “非平面安裝” 需求

在弧形玻璃加工設備、圓形轉盤檢測臺等曲面場景，超薄光柵可通過柔性支架實現弧形貼合安裝，光束角度誤差控制在 ±2° 以內，徹底解決傳統光柵 “直線安裝、曲面盲區” 的問題。

四、選型指南：如何挑對超薄光柵？

1. 量體裁衣：根據空間選厚度

· 設備間隙＜30mm：選擇厚度≤20mm 的產品（如安協科技超薄HC系列）；

· 需嵌入導軌 / 型材：優先帶安裝卡扣的一體化設計，避免額外加工成本。

2. 精度優先：關注核心技術參數

· 光束間距：精密場景選≤10mm，一般場景可選 15-20mm；

· 防護等級：多粉塵環境選 IP67，潮濕環境選 IP69K（如食品加工線）；

· 響應時間：設備運行速度＞3m/s 時，需選擇響應時間＜15ms 的型號。

3. 兼容性測試：三大必驗項目

· 信號對接：確認是否支持 PLC、機器人常用協議（如 Modbus、Profinet）；

· 溫度適應性：要求提供 - 40℃低溫啟動與 85℃高溫持續運行測試報告；

· 抗振性能：通過 50Hz~2000Hz 振動測試（精密設備必備）。

4. 服務保障：避免 “買得起用不起”

· 要求提供免費現場勘測：由廠家技術人員評估安裝方案，避免后期改造；

· 選擇帶終身固件升級的品牌：適應生產線迭代需求，延長設備使用壽命。

五、實戰案例：某 3C 工廠的安全升級之路

2024 年初，某知名手機代工廠對兩條高端組裝線進行安全改造。原傳統光柵因厚度大、檢測盲區多，每月發生 2-3 起機械臂誤觸事故，影響產品良率。引入超薄光柵后：

· 空間效率：安裝時間從 48 小時縮短至 6 小時，無需改動原有設備結構；

· 檢測能力：成功識別 12mm 直徑的工具手柄，誤報率從 1.2% 降至 0.1%；

· 綜合效益：產線停機時間減少 70%，年度安全事故歸零，獲評 “智能工廠安全示范線”。

六、日常維護：延長壽命的三個細節

1.清潔保養：每周用干燥軟布擦拭光束窗口（禁用酒精，避免涂層老化），粉塵環境增加至每日清潔；

2.功能校準：每月用標準測試棒（如 10mm 圓柱體）模擬遮擋，檢查報警與停機是否同步；

3.數據追溯：通過配套軟件記錄每次報警的時間、位置，分析高頻故障點，針對性優化工藝。

結語

在自動化生產線的安全設計中，“超薄” 不僅是尺寸的優化，更是對精密制造場景的深度理解。選擇兼具緊湊設計與高性能的安全光柵，才能在有限空間內構建可靠的安全防線。如果您正面臨生產線安全升級需求，歡迎訪問官網產品中心，或撥打 020-32284818，我們將免費提供《超薄光柵選型手冊》，助您制定更貼合需求的安全方案。

（注：文中數據基于實際項目測試，具體參數以產品規格書為準。）
