測量光幕實時監測礦車進道位置定位方案

——為礦山安全運輸提供毫米級精度保障

在礦山井下運輸場景中，礦車進道位置的實時監測對于運輸效率和作業安全起著直接的關鍵作用。傳統的人工測量方式或機械傳感器容易受到粉塵、振動等因素的干擾，而基于激光相位法與脈沖反射法的測量光幕技術，憑借其非接觸式的高精度定位能力，正逐漸成為礦山智能化升級的核心解決方案。

一、技術原理：雙光束協同捕捉礦車動態

本方案采用紅外光幕陣列，該陣列由發射端和接收端共同組成平行光幕網。當?shù)V車進入巷道時，車身會遮擋部分光束，系統通過同步掃描技術實時計算被遮擋光束的數量及位置，并結合礦車速度模型，精確輸出礦車頭部、尾部以及整體長度的數據。核心參數如下：

光軸間距：可在1.25mm - 80mm范圍內進行定制，以適應不同的礦車型號。

響應時間：小于20ms，能夠滿足礦車最高10m/s行駛速度的監測需求。

抗干擾能力：具備IP65防護等級，可在-40℃至55℃的溫度范圍以及粉塵濃度大于200mg/m3的環境中穩定運行。

二、系統架構：三級聯動實現閉環管理

感知層

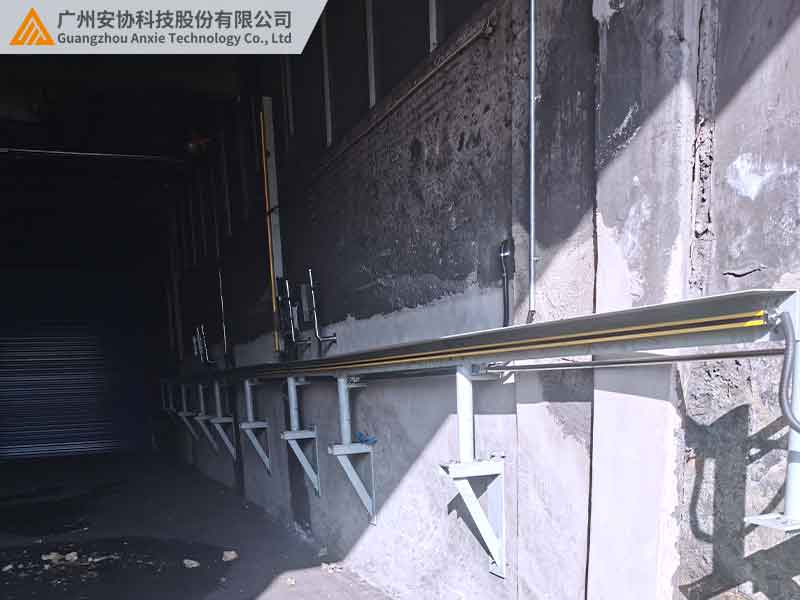

在巷道入口處部署HD系列測量光幕，采用RS485雙回路信號輸出，實時捕捉礦車的輪廓數據。

在關鍵節點加裝聲光報警器，當出現超速、越界等情況時觸發預警。

控制層

嵌入式處理器對光幕數據進行八位二進制編碼解析，生成包含礦車ID、位置、速度等信息的結構化數據。

內置MODBUS協議，可與礦車調度系統、UWB定位終端實現聯動。

平臺層

可視化地圖能夠動態顯示礦車進道的軌跡，歷史數據的追溯精度可達0.1米。

三、方案優勢：破解井下定位四大難題

1.礦車編組長度不一

解決方案：測量光幕具備自適應光軸密度調節功能，識別誤差小于±3cm。

2.巷道交叉口多車并行

解決方案：采用16通道并行信號處理技術，抗干擾率提升92%。

3.低照度環境定位失效

解決方案：集成紅外激光補光模塊，實測在0Lux環境下仍可正常工作。

4.極端溫濕度導致器件故障

解決方案：內置恒溫加熱和雙冗余電路設計，實測故障率小于0.1次/萬小時。

四、成功案例：某鐵礦運輸效率提升實證

2024年，山西某鐵礦引入本方案后取得了以下成效：

定位精度：礦車?？课恢玫钠顝摹?0cm縮減至±5cm。

調度響應：車輛周轉時間縮短了22%，年增產礦石15萬噸。

安全效益：全年未發生碰撞事故，保險成本降低了40%。

五、為什么選擇安協科技？

作為國家高新技術企業，我們專注于礦山智能化領域已有10余年：

? 專利技術：擁有多項產品發明專利。

? 快速交付：1天內完成現場測繪以及安裝調試工作，并提供終身售后咨詢服務。

? 定制服務：支持對光幕高度（80mm - 3.5m）、通訊協議（PLC/OPC UA）進行深度適配。

立即獲取方案詳情

撥打24小時技術熱線：020-32284818

或 訪問官網 m.gzhwq.com 查看《礦車定位白皮書》

本文由安協科技原創發布，部分數據引用自《礦山機械》2024年度技術報告，轉載請注明出處。
