安全光柵線同步接線圖解——安協科技技術指南

在工業自動化領域，安全光柵作為至關重要的安全防護設備，其接線方式直接關乎設備運行的安全性與穩定性。本文以“線同步接線”為核心內容，結合安協科技多年的實踐經驗，為您詳細闡釋接線要點以及注意事項，助力企業迅速掌握安全光柵的安裝技術。

一、線同步接線原理與優勢

“線同步”是安全光柵的主流同步方式之一，其通過專用電纜傳輸同步信號，以此確保發射器與接收器能夠精準配合。

相較于光同步，線同步具備以下優勢：

1.抗干擾能力強：適用于存在強光干擾、電磁干擾復雜的工業環境。

2.信號穩定性高：電纜傳輸可避免環境光線對同步信號造成干擾。

3.適用場景廣：適合長距離對射（例如5米以上）或者需要多組光柵聯動的場景。

二、線同步接線步驟詳解

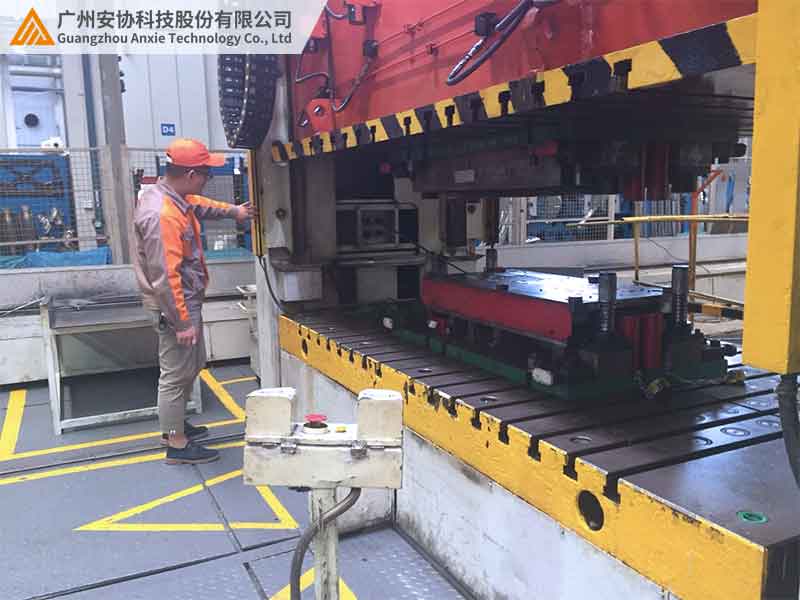

1. 基礎接線準備

工具清單：絕緣剝線鉗、萬用表、接地線、線纜標簽。

線纜選擇：推薦選用雙絞屏蔽線，以減少信號衰減。

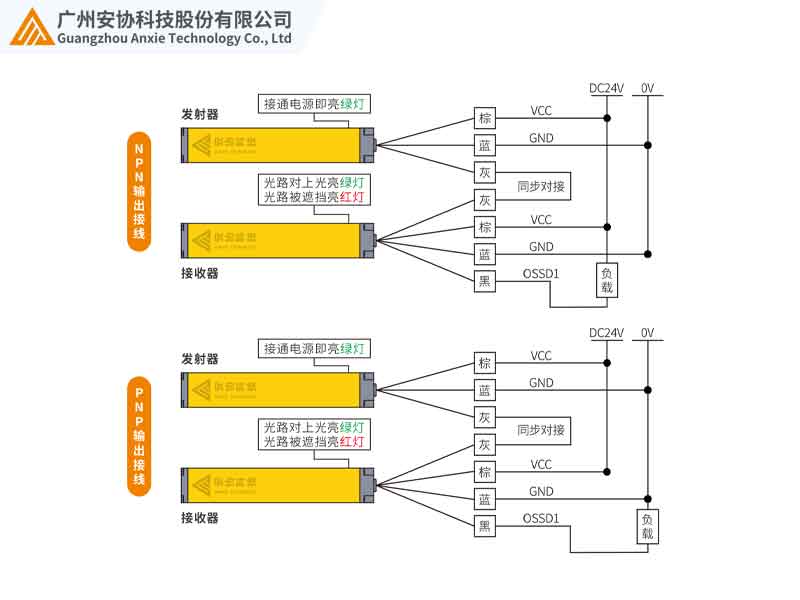

2. 接線圖解（以5線制為例）

電源線：24V+（棕色）與 0V（藍色）分別接入控制器對應的端口。

同步線：S+（灰色）與S -（灰色）連接發射器與接收器的同步接口。

信號輸出：OS1（黑色）接入PLC或控制回路。

3. 關鍵注意事項

接地處理：確保0V線與設備地線可靠連接，以避免漏電風險。

負載匹配：輸出端口需與設備電壓等級相匹配（如NPN/PNP信號類型）。

自檢測試：遮擋光束后，觀察控制器指示燈是否能夠正常切換狀態。

三、線同步與光同步的區別

線同步

電纜傳輸同步信號，抗干擾能力強（電纜屏蔽），需額外布線

光同步

通過光脈沖實現無線同步，抗干擾能力較弱（易受環境光干擾），無需同步線，安裝便捷

四、常見問題解答

Q1：線同步接線時為何會出現誤報？

A：檢查同步線是否存在接觸不良的情況，或者確認環境中是否存在強電磁干擾（如焊接設備）。

Q2：如何選擇線同步或光同步？

A：根據現場環境來決定。若存在強光干擾或者有長距離需求，優先選擇線同步。

Q3：接線后設備無法啟動怎么辦？

A：排查電源極性是否接反，或者使用萬用表檢測同步信號是否正常。
