安全光柵安裝高度與角度設置指南

安全光柵作為工業安全防護的核心設備，其安裝精度直接影響防護效果。本文依托十余年的行業實踐經驗，詳細闡釋不同場景下的安裝規范與實用技巧，助力企業構建零事故的生產環境。

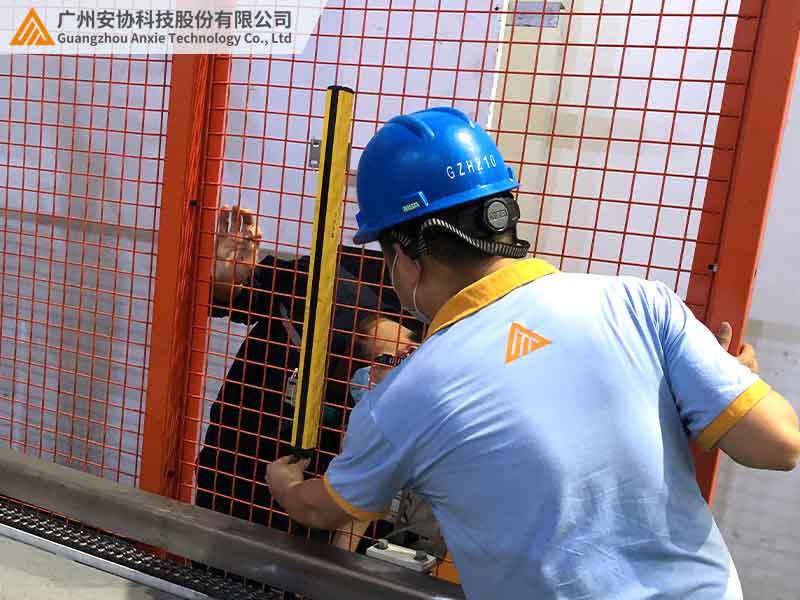

一、高度設置標準

通用安裝規范

基礎高度：光柵底部與地面的距離應不小于300mm，這樣能夠有效檢測腳踝部位的入侵情況（例如維修工具滑落）。

危險區域覆蓋：光柵的有效高度等于設備行程加上調節余量（建議增加50 - 100mm）。

二、角度校準的5大關鍵步驟

基準定位 使用激光水平儀確定設備的水平面，支架的安裝誤差需小于0.5°。

對射角度調節

發射器與接收器的平行間距每米應不大于2mm（建議使用配套校準卡具）。

多光幕組網時需保持15° - 30°的交叉覆蓋。

抗干擾處理

金屬設備表面需加裝30°傾斜的遮光板，以消除漫反射。

與強電磁設備的間距應不小于500mm。

動態測試驗證 采用φ30mm標準測試棒進行8方位觸發測試，響應時間應不超過20ms。

環境補償機制

高溫車間每升高10℃，光束角度補償0.2°。

震動環境需加裝橡膠緩沖墊（振幅大于0.3mm時啟用）。

三、專業安裝工具清單

為確保施工質量，建議配備以下工具：

1.紅光校準儀（精度0.01°）

2.數顯傾角測量儀

3.IP65級防護罩（適用于粉塵/油污環境）

4.防爆型安裝支架（適用于化工場景）

5.智能調試終端（支持IO - Link通訊）

四、常見錯誤案例解析

案例1：某汽配廠沖床誤觸發

故障現象：正常作業時頻繁停機。

原因診斷：光柵仰角為3°，導致地面反光干擾。

解決方案：調整為 - 1°俯角并加裝遮光板。

案例2：鋰電池產線防護失效

故障現象：極片卷材穿透光幕未報警。

原因診斷：30mm間距的光幕未覆蓋卷材弧度。

解決方案：改用14mm間距的光幕并采用曲面補償算法。

五、維護保養規范

日檢項目

鏡面清潔（使用95%醫用酒精）

緊固件扭矩檢測（按照4.5N·m標準）

月檢項目

光束衰減測試（衰減超過15%需更換模塊）

安全距離復算（參照EN ISO 13855）

年檢項目

整體防護等級驗證（IP54/IP65）

安全繼電器壽命檢測（超過10萬次需更換）
