安協車輛分離光柵

光柵車輛分離檢測ETC系統專用

——廣州安協科技智能化交通解決方案

一、產品概述

光柵車輛分離檢測器是ETC（電子不停車收費）系統的核心組件之一。廣州安協科技自主研發的“HE系列紅外光柵車輛分離器”，采用先進的對射式非接觸檢測技術，通過高密度線性排列的紅外光幕實現車輛的精準分離，能夠有效解決傳統地感線圈誤判率高、響應速度慢等問題。該產品嚴格遵循《車輛分離光柵（GB/T24966 - 2010）》國家標準，并且已通過CMA、CNAS及CE認證，適用于高速公路收費站、地磅站、海關等場景。

二、核心技術原理

1.同步掃描技術

發射器與接收器垂直分布于車道兩側，其內置的高能量紅外發光元件與接收元件一一對應，通過順序觸發實現光路導通檢測。當車輛通過時，紅外光束被遮擋，系統會即時生成車輛分離信號，可準確區分車輛間距（最小檢測間距≤10cm），避免跟車干擾。結合RS485通信協議，系統可輸出車輛尺寸、輪軸數、車型分類等多維度數據，為計費系統提供精確依據。

2.環境適應性設計

· 智能溫控防護外罩：采用304不銹鋼材質，內置電加熱玻璃、濕度傳感器及雙溫控系統，可在 - 30℃至75℃的環境下自動除霜防霧，適應雨雪、沙塵等惡劣天氣。

· 抗干擾算法：采用獨特算法過濾陽光、飛鳥等干擾源，僅對≥10cm的物體做出響應，同時保留25mm的高分辨率檢測能力，確保能夠識別全掛車掛鉤等細節。

三、技術優勢與功能亮點

1.檢測性能

光軸間距可在10 - 80mm之間選擇，檢測距離為0 - 300m，響應時間≤1ms，分離準確率≥99.9%

2.環境防護

具備IP67防護等級，內置故障自檢及LED狀態指示，支持雷擊防護與抗40000LUX強光直射

3.智能運維

具備雙NPN信號輸出（車輛檢測 + 故障報警），支持遠程RS485通信，可實現無人化運維

4.定制化服務

車輛分離光幕高度可在140 - 5000mm之間靈活定制，以適配不同車道寬度的需求

四、典型應用場景

高速公路ETC通道：可實現車輛的快速分離與精準扣費，將通行效率提升至30公里/小時，交易成功率≥99.6%。

動態稱重系統：與地磅聯動，確保稱重數據與車輛一一對應，避免超載漏檢情況的發生。

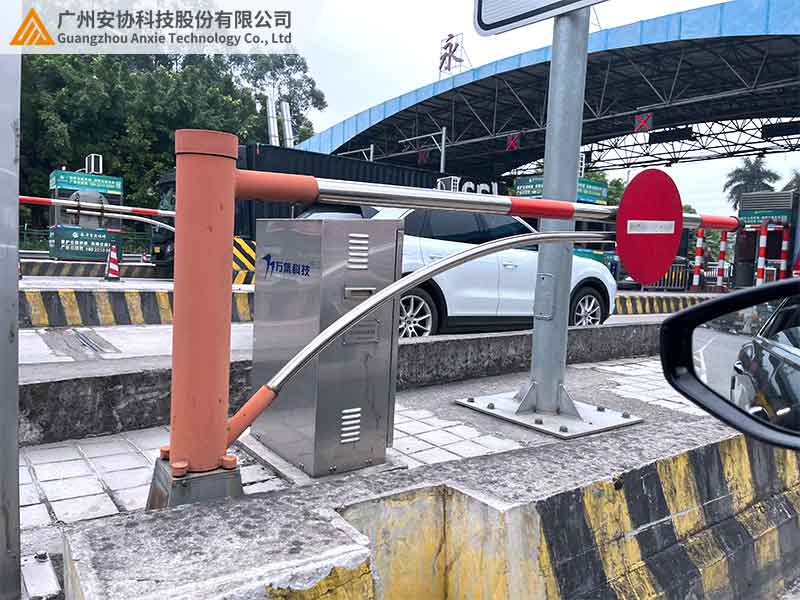

智能停車場/海關閘口：支持車輛計數、分類及方向識別，有助于優化交通流管理。

五、服務與保障

廣州安協科技提供“3年免費質?！奔敖K身維護服務，在珠三角地區（廣州、深圳、佛山、東莞、惠州）提供上門安裝與技術支持。產品通過了ISO9001質量管理體系認證，合作案例已在全國20余省份、超2000條車道得到應用。
