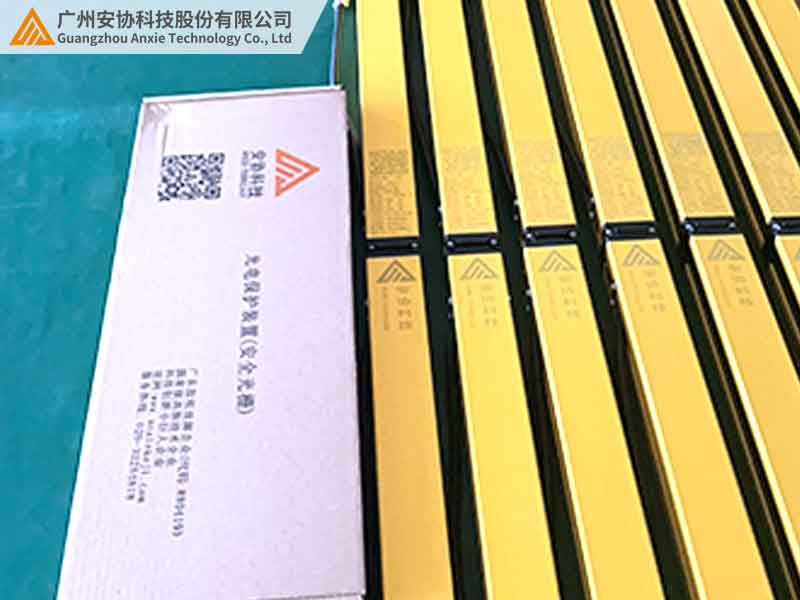

安協安全光幕

應用場景與原理

危險區域定位

壓濾機在濾板開合、液壓壓緊、卸料等作業進程中，濾板周邊以及液壓驅動區域易對操作人員造成擠壓或剪切危害。安全光幕通常安裝于兩側濾板開合路徑或卸料口附近，形成紅外防護屏障。

安全防護機制

安全光幕借助發射端與接收端對射紅外光線，構建光幕網。當人員或物體進入光幕區域時，光信號被遮擋，觸發控制系統即刻停止設備運行（如液壓壓緊動作中斷、拉板系統暫停），以此防止事故發生。

安裝與配置要點

1.安裝位置選擇

雙側防護：在壓濾機兩側尾部安裝光幕發射器/接收器支架，以覆蓋濾板開合區域及卸料口。

高度適配：光幕保護高度需涵蓋危險區域垂直范圍，例如濾板最大開合高度，其計算方式為：保護高度 = 光軸間距 × (光束數 - 1)。

2.聯動控制系統

光幕信號接入壓濾機可編程邏輯控制器（PLC）或安全繼電器，達成“觸發即?！惫δ堋２糠衷O(shè)備需配置雙回路安全控制（如OSSD雙路信號輸出），以確保冗余保護。

技術參數與選型

1.光軸間距選擇

精細防護（手指級）：選用10mm間距光幕；

手臂或身體防護：可選用20 - 40mm間距光幕。

2.響應時間與安全距離 依據公式S = K×T + C計算安全距離（S），

其中：

K：人體移動速度（通常取值為1600mm/s）；

T：光幕響應時間 + 設備停機時間（需實際測量）；

C：基于光幕檢測精度的補償距離（如最小檢測物體直徑）。

維護與優化

1.定期檢測

每日檢查光幕指示燈狀態，測試每束光線的有效性（如進行異物遮擋測試）。

清潔光幕表面的粉塵與油污，避免紅外信號衰減。

2.抗干擾設計

采用調制紅外信號（如940nm波長），避免環境光干擾。

控制器應遠離電磁干擾源，必要時加裝屏蔽罩。

典型案例

程控智能壓濾機：在兩側安裝光幕式安全防護裝置，當人員進入光幕掃描區時，設備自動停機，保障清理濾餅或維修作業的安全。

自動接液翻板防護：將光幕與翻板機構相結合，防止濾液滲漏導致人員滑入危險區域。

通過合理選型、安裝以及維護，安全光幕能夠顯著降低壓濾機操作風險，符合勞動安全法規（如GB4584 - 2007、CE認證標準）。
