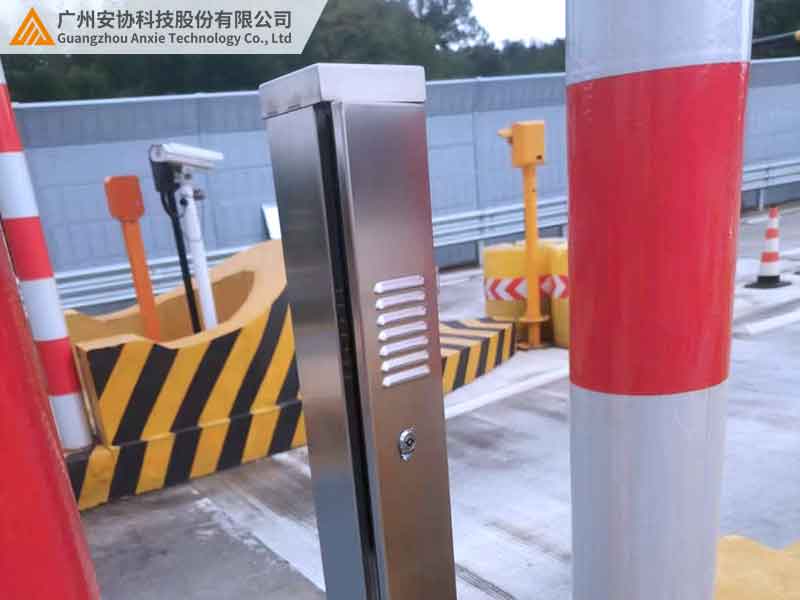

安協單邊漫反射光柵

1.單邊漫反射原理

漫反射光柵借助發射端發射不可見光（紅外或激光），光線經物體表面發生漫反射后被接收端捕獲，進而形成光幕檢測區域。單邊光柵把發射與接收功能集成于同一設備，無需進行對射安裝。

2.抗干擾能力

· 激光光柵：通過計算光返回時間來測定距離，具備抗陽光干擾的能力，在戶外的檢測距離可達4米，并且支持自動學習環境背景。

· 紅外光柵：運用高精度光學元件，在常規場景下檢測距離可達3米，但在強光環境下需配合抗陽光設計。

3.智能化功能

漫反射光柵支持自學習模式、故障報警以及多輸出接口，能夠與地磅稱重系統聯動，對道閘、顯示屏等設備進行控制。

核心應用場景

1.車輛停放定位

單邊光柵檢測車輛是否完全駛上地磅，防止因未停靠到位而導致稱重誤差。

2.防作弊控制

將紅外光柵與視頻監控相結合，杜絕壓邊、不完全上磅等作弊行為。

3.自動化流程管理

與RFID、車牌識別系統協作，實現無人值守稱重、自動打印單據以及數據實時上傳。

選型與實施建議

1.環境適應性選型

針對室外場景，優先選用激光漫反射光柵，其抗陽光性能更為優越。室內場景可選擇紅外光柵，成本較低且能滿足常規檢測需求。

2.安裝要點

單邊光柵需垂直安裝在地磅兩側，高度根據車輛類型進行調整（通常為1.2 - 1.5米）。

實際場景要避免背景存在高反光物體，確保光幕能夠覆蓋車輛輪廓的關鍵區域。

3.系統集成

需搭配地感線圈、道閘、語音提示等設備，構建完整的無人值守閉環管理系統。

典型案例與效果

1.某地磅改造項目：采用激光單邊光柵后，稱重效率提升至原來的10倍（單次過磅僅需10 - 15秒），人工成本降低90%，作弊行為減少99%。

2.抗陽光測試：在正午陽光下，激光光柵仍可穩定檢測3米距離，誤報率低于0.5%。

注意事項

維護要求：定期清理光柵表面的灰塵，避免遮擋影響檢測精度。

兼容性驗證：需與地磅儀表、稱重軟件進行協議匹配測試，確保數據能夠?qū)崟r同步。
