單邊光柵與繼電器協同解析

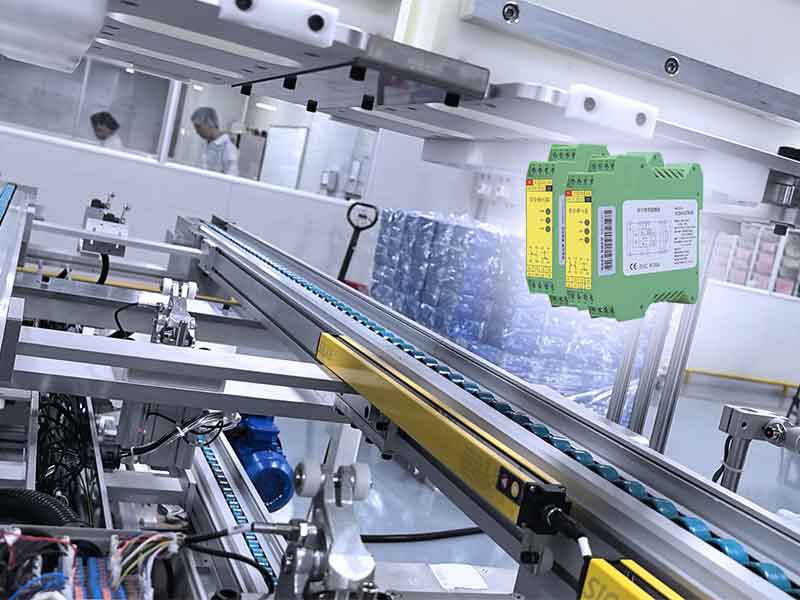

一、功能定位與互補性

1.單邊光柵核心功能

檢測效能：單邊光柵屬于基于漫反射原理的檢測裝置，其發射與接收元件整合于同一設備，借助紅外光反射來檢測物體是否進入危險區域（像機器人工作區域、沖壓機床等）。

應用場景：適用于安裝空間有限或無法安裝對射式光柵的情形，例如狹窄通道或有單側防護需求的場所。

特性表現：具備高響應速度（達毫秒級）、安裝靈活、抗干擾能力強（部分型號可適用于強光環境）等特點。

2.安全繼電器核心功能

保護執行：安全繼電器是安全控制電路的核心，在接收光柵等傳感器的信號后，能迅速切斷設備電源或觸發停機操作，從而防止事故發生。

安全級別：支持雙通道安全信號（如雙 OSSD 輸出），內置冗余機制，可保證在故障時仍能可靠動作。

附加功能：支持手動復位模式（需人工確認安全后設備才能恢復運行），可避免自動復位引發二次風險。

二、協同工作關系

1.信號傳輸與聯動效應

當單邊光柵檢測到物體侵入時，會通過輸出信號（如 NPN/PNP、繼電器觸點）觸發安全繼電器。

安全繼電器對信號進行邏輯處理，控制接觸器或電磁閥切斷動力源，以此確保設備停機。

2.安全性能提升機制

雙通道冗余設計：若單邊光柵采用雙 OSSD 信號輸出，與安全繼電器的雙通道輸入相匹配，可避免單點故障風險。

外部設備監控（EDM）：部分安全光柵支持 EDM 功能，通過安全繼電器可實時監控外部電路狀態，確保繼電器觸點的有效性。

3.典型應用場景

自動化生產線：單邊光柵檢測到人員進入機械臂工作區時，安全繼電器會立即切斷電源，防止夾傷事故發生。

沖壓設備：光柵檢測到手部誤入模具區域，繼電器觸發急停，避免壓傷事故。

三、選型與集成注意事項

1.兼容性需求

需保證單邊光柵的輸出信號類型（如繼電器、NPN）與安全繼電器的輸入接口相匹配。

若光柵支持 EDM 功能，需與繼電器的監控電路配合使用，以增強系統可靠性。

2.安裝與調試要點

光柵與危險點的安全距離需符合相關標準（如 EN ISO 13855），確保在人體接觸危險前設備能夠完成停機。

需定期測試聯動功能，例如遮擋光柵后觀察繼電器是否切斷電源，并檢查復位機制。

總結

單邊光柵與安全繼電器通過“檢測 - 執行”的閉環機制，共同構建了工業安全防護體系。光柵負責對危險區域進行實時監測，而繼電器確保安全指令得以可靠執行，兩者協同工作大幅提升了設備的安全等級和響應效率。在實際應用中，需根據場景需求選擇適配型號，并嚴格遵循安裝和測試規范。
