光柵傳感器的工作原理

更新時間:2025-02-22點擊次數:

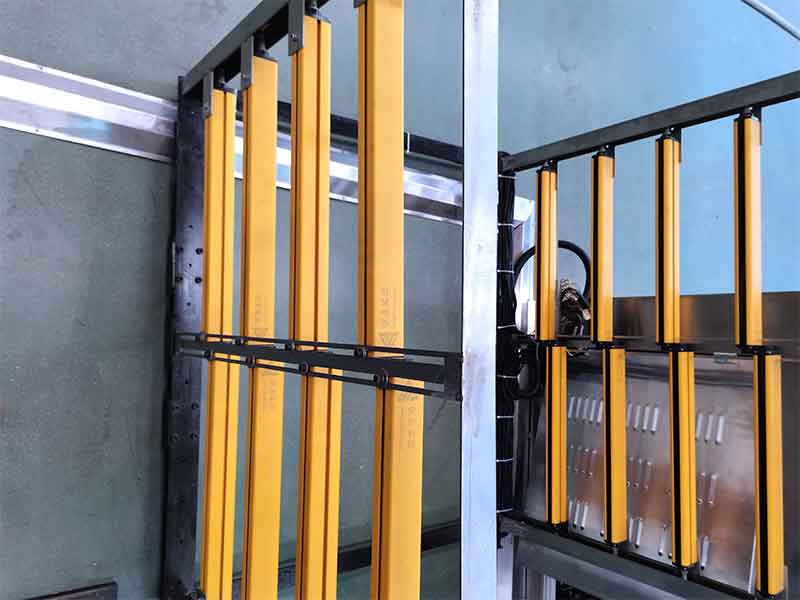

安協安全光柵


安全光柵傳感器是一種基于光電傳感技術的安全保護裝置,廣泛應用于工業自動化領域中以保障人員和設備的安全。其工作原理主要依賴于紅外線發射與接收之間的配合來形成一個不可見的“光幕”。以下是安全光柵傳感器工作原理的解析:


發射與接收機制

安全光柵傳感器由兩部分組成:發光器(發射端)和受光器(接收端)。發光器內部裝有多個按照一定間距排列的紅外LED燈,而受光器則包含相同數量且位置對應的紅外接收管。當系統處于正常狀態時,發光器向空間發射調制后的紅外光束,這些光束被對側的受光器接收。如果沒有任何障礙物存在,則所有的光束都能順利到達受光器。


檢測機制

一旦有物體進入光幕范圍內并遮擋了某條或多條光束路徑,那么對應位置上的紅外接收管將無法接收到預期強度的光信號。這種變化會被內部電路捕捉到,并迅速轉化為電信號輸出給外部控制系統。具體來說,當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時,紅外發射管發出的調制信號(光信號)能順利到達紅外接收管。此時,紅外接收管接收到調制信號后,相應的內部電路輸出低電平。而在有障礙物的情況下,紅外發射管發出的調制信號不能順利到達紅外接收管,這時該紅外接收管接收不到調制信號,相應的內部電路輸出為高電平。


響應動作

根據預先設定好的程序,當檢測到異常情況后,安全光柵會即時采取措施,比如切斷電源供應、啟動緊急制動裝置等,從而避免潛在危險發生。此外,為了提高系統的穩定性和抗干擾能力,建議做好可靠的接地操作,并通過黃綠雙色線實現這一點。


數據處理與輸出

安全光柵傳感器的實際應用不需要額外的控制器,僅需發射器和接收器即可完成任務。使用時可通過航空插頭插座或者電纜線連接,輸出可以直接外接繼電器或各類計算機數字接口。這意味著它可以很容易地集成到現有的工業控制系統中去。


技術特點

· 非接觸式檢測:由于采用了紅外線掃描探測技術,因此可以在不接觸目標物體的前提下完成檢測。

· 快速反應時間:得益于單片機和微處理器進行數字程序控制,使得整個檢測過程非常迅速。

· 高度靈活性:無論是保護手指、手掌還是整個手臂,用戶都可以根據實際需求選擇合適分辨率的安全光柵。

· 適應性強:即使是在較為惡劣的工作環境中也能保持良好的性能表現。
