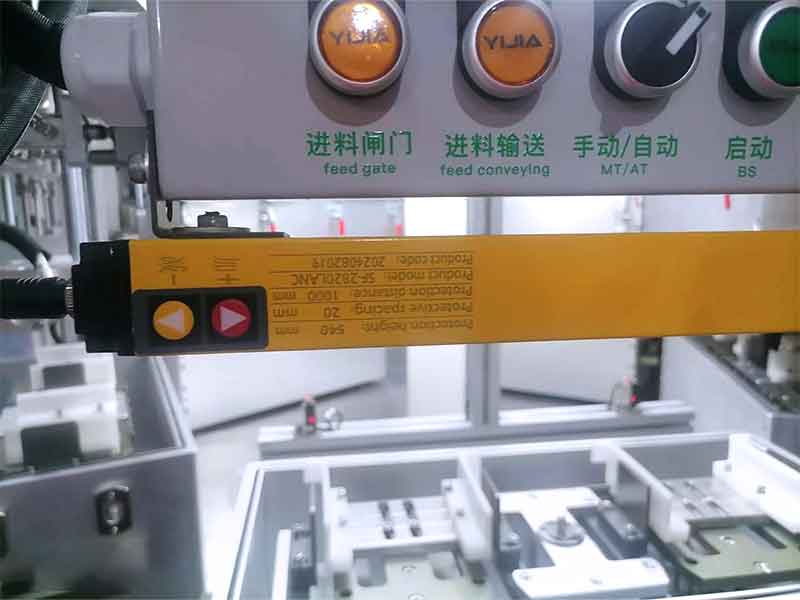

安協單邊漫反射光柵

單邊反射式安全光柵的定義與原理

· 單邊反射式安全光柵（又稱單邊漫反射光柵、單面光幕）是一種無需對射即可實現安全防護或物體檢測的光電傳感器。其核心原理是通過單側設備同時發射和接收紅外光信號，當物體進入檢測區域時，反射回的紅外光被接收單元捕捉，觸發輸出信號以實現安全控制或物體識別。這種光柵將發射器和接收器集成在同一電路板上，通過漫反射原理完成檢測，無需輔助反射裝置。

技術特點與優勢

· 單邊反射式安全光柵采用940納米波長的不可見紅外光，具備抗干擾能力強、檢測距離遠（最大可達4米）的特點。其響應時間快（單點70微秒），支持通過電位器調節檢測距離，適應不同顏色物體的反射率差異。外殼采用鋁合金材質，防水防塵，適用于戶外或強光環境。相比傳統對射式光柵，單邊設計節省安裝空間，布線簡單，尤其適合狹小空間或安裝受限的場景。

應用場景

· 該技術廣泛應用于工業安全防護（如沖床、折彎機等設備的人身保護）、物體檢測（如地磅防作弊、傳送帶物料識別）及自動化測量領域（如工件有無檢測、尺寸定位）。例如：在危險機械周圍，當人體進入光柵檢測范圍時，設備會立即停機；在地磅場景中，可檢測車輛是否完全駛入稱重區域。此外，它還可用于透明物體（如礦泉水瓶子等）檢測或物流分揀中的位置判斷。

與對射式光柵的差異

· 傳統對射式安全光柵需一根安裝發射器和一根接收器，通過光束阻斷實現檢測，而單邊反射式光幕僅需單側安裝，通過物體反射信號觸發響應。對射式光柵檢測精度更高，適合需要精準定位的場景；單邊光柵雖在測量精度上稍比對射式略差，但安裝靈活性和環境適應性更強，成本也更高，因涉及復雜的光學元件集成與抗干擾技術。
